最近また、センサーをごにょごにょしているのは
皆様ご存じの通り。
でね。
おんどとりさんのデータなんすが、
もう何年も溜まっております。
もうね、一つのエクセルファイルにしようとして
8コアCPUで32Gもメモリ積んでても、
元祖MSエクセル以外ではハングアップして
作業にならんくらいです。
うんざりですな。
と言うわけで、最近がんばっているwのですが
ふと、最新のセンサーとおんどとりのデータが
合わねえな・・・と気づいたわけです。
おんどとりのセンサー交換してませんからね。
仕方ないです。
単価が高くて交換する気になれません(汗)
湿度がだいたい5%RHぐらい違います。
温度はいっしょです、問題ありません。
はて?
ロスガに入っている温湿度計は大丈夫なんでございましょうか?
冬はまあいいとしても、夏は実際より低く出てたら悲惨です。
そんなときのために、強弱変えられるのかも知れませんが。
湿度センサーは結構劣化すると思います。PR -
StrawberryLinuxにCCS811という、センサーがありました。
@2000円です。高い?安い?
何が測れるのかといいますと、
CO2濃度(ppm)
TVOC濃度(ppb)
です。
ほほう、なかなか魅力的な測定項目。
特にCO2濃度は換気に関する重要な指標です。
我が家は、子供が小さいこともあって
全員同じ部屋で寝ています。
なので、CO2濃度は夜中にとんでもない数字になっているはず。
あとは、人がいるかどうかの指標にも使えます。
人が部屋にいると結構すぐに上がります。
NETATOMOというのを使っている方も
いらっしゃるかと思います。
あれを使ったことがあれば、よく理解していただけるかと。
でもあれ、データのダウンロードとか忘れると
結局有効に蓄積されないんですよね。
なので、やめましたw
もったいない。
話が逸れました・・・。
とりあえず、CCS811は手元にありますので
これからいじってみようと思います。
データシートはこちらから
オーストリアマイクロシステムズ(AMS社)のHP
http://ams.com/jpn/node_78/node_331635/node_348195/CCS811 -
昨日かと思いますが、
Pimoroni (ピモローニ?)から、BME680の
Python3ドライバーがGitに上がってました。
と、言うわけで・・・。
BME680祭~~~!
先づ、

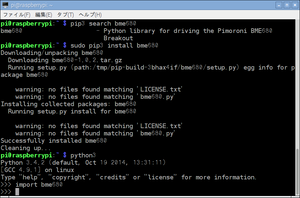

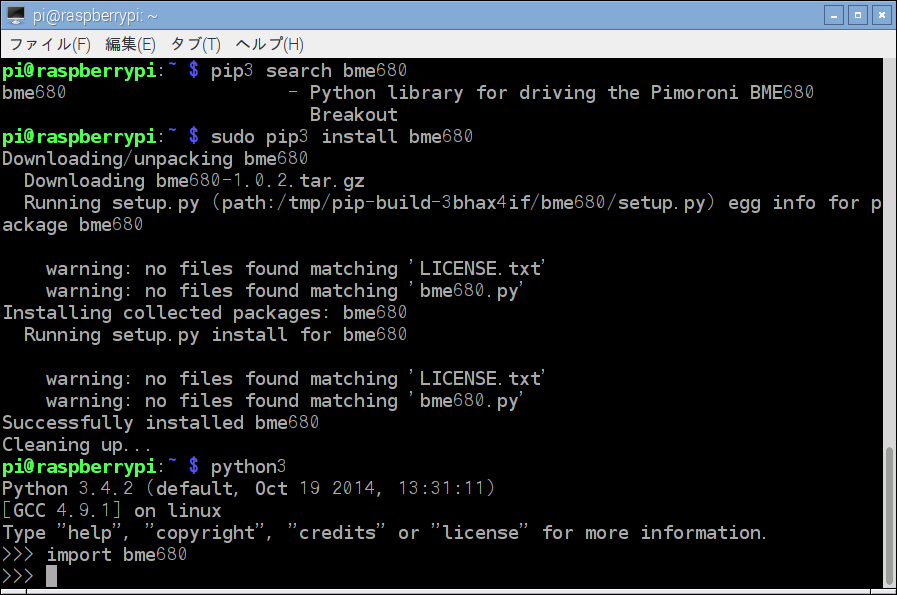

pip3 search bme680
してみましょう。
おお!ありますね。
では、早速。
sudo pip3 install bme680
と。
なにやら、警告がでますが無事に入った様子。
で、お約束の
python3
import bme680
はい、エラー出ません。OKです。

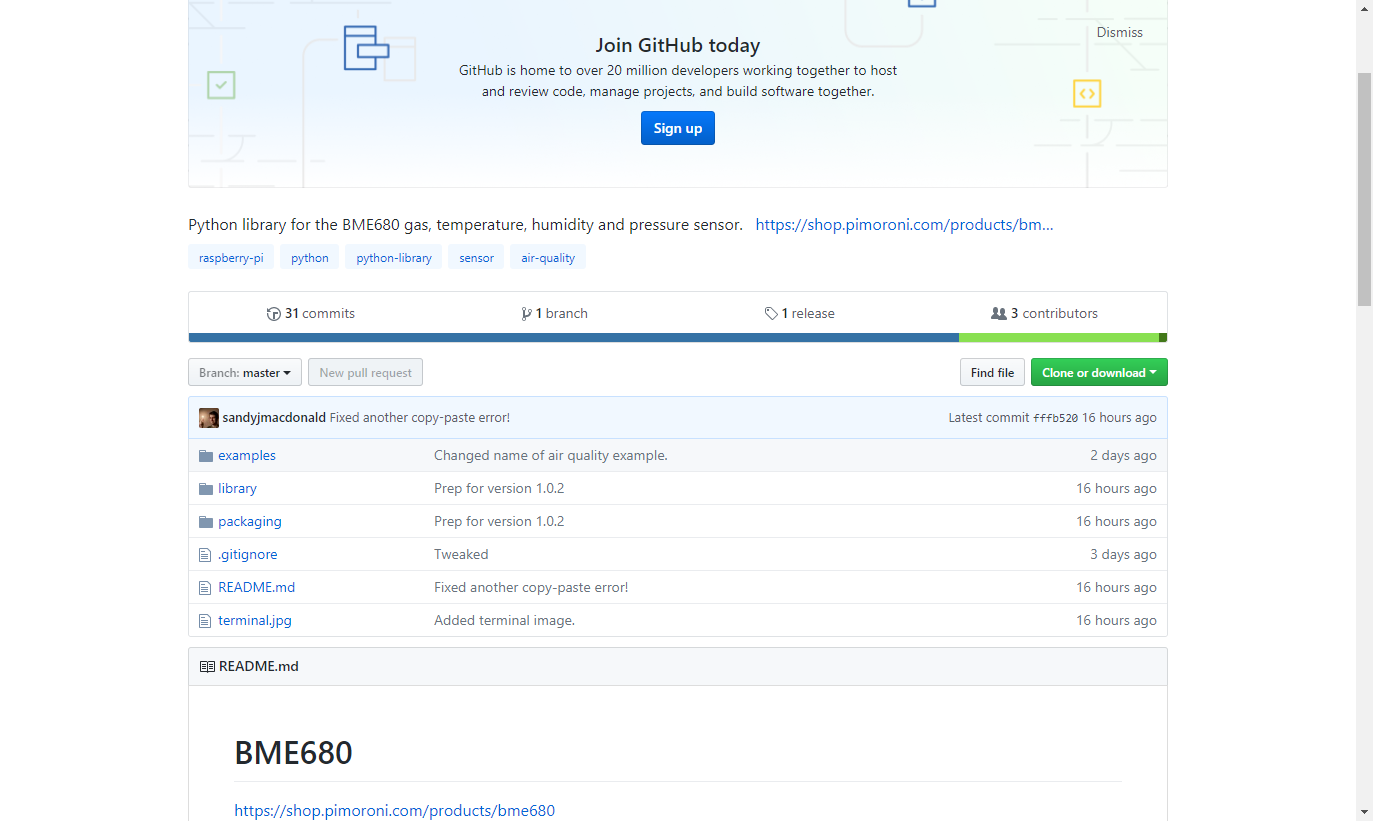

次ぎに、PimoroniのGitへ
https://github.com/pimoroni/bme680
ダウンロードして、適当なところに解凍します。

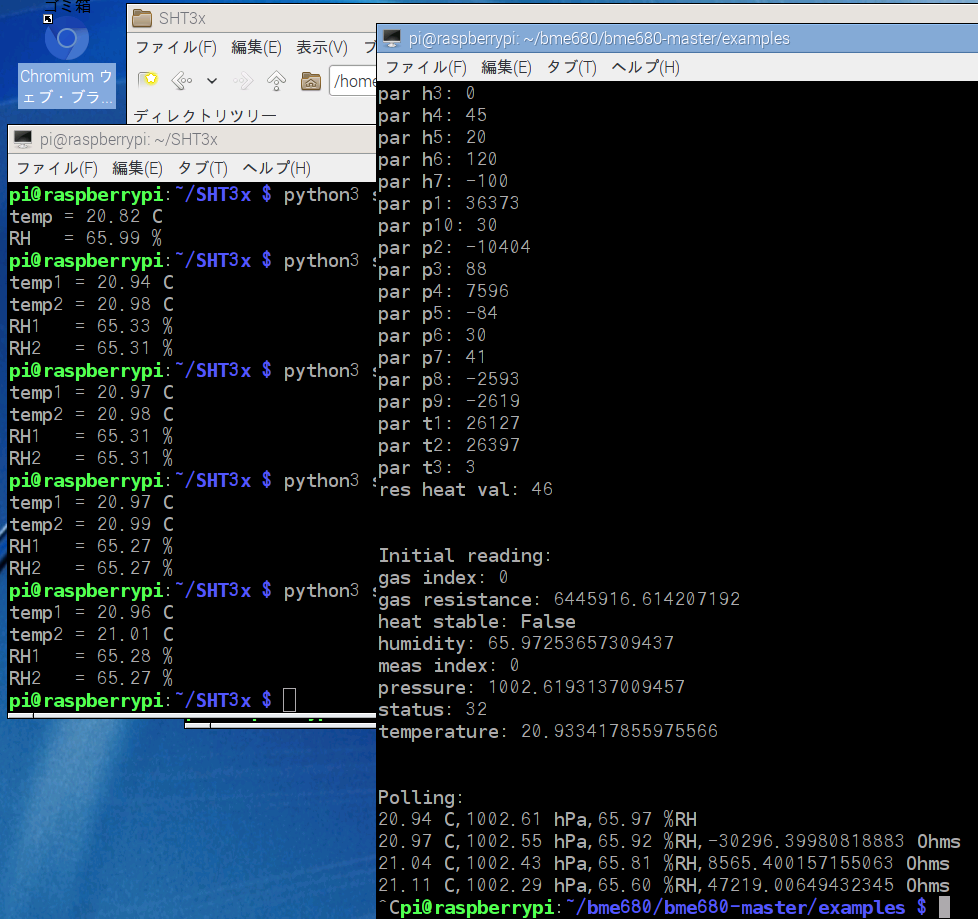

で、早速サンプルスクリプトをポチッとな。
SHT-31と比較すると、やはり温度と湿度の精度は
ちょっと使うの憚られる感じ。
気圧はよくわかりません。こんなもん?
で、ガスセンサーですが・・・。
いろいろごにょった結果。
センサー自体を内蔵のヒーターで暖め(200~400℃)
抵抗値を測定している模様。
なので、昇温して温度が安定しないと測定できません。
&そのヒーターのお陰で温度と湿度に影響します。
・・・安いけど使いにくいかな。
私は要らんな。
ってのが、ファーストインプレ。
おわり。
■□■□■□■□■□■□■□■□■□■□■□
家の温湿度などを測定記録したい方で
質問のある方はコメントへどうぞ。
力になれるかどうかわかりませんが(´・ω・`)
□■□■□■□■□■□■□■□■□■□■□■ -
巷では選挙戦ですが、・・・って もうええって。
俺は全力で勝ち馬に乗りに行くぜ!w
ああ、そういえばそもそもなぜ気圧センサーを使うのか
説明してなかったですね。
要は絶対湿度の算出用です。
湿度センサーは比較的頻繁に交換する必要がありますが、
気圧センサーはそこまで頻繁に交換する必要ないんじゃないかな?
と、妄想。根拠はありません、なんとなくですw
LPS22HBをPython3から使う
先ずは、StrawberryLinuxから購入
https://strawberry-linux.com/catalog/items?code=12122
税抜き900円ですね。
使いやすい形なので、ここから買ってます。
ちょっと高いけど・・・それは利便性とのバーターってことで。
SHT-31とまとめて買おう!
配線
上のリンク先のモジュール説明書を参照しながら
間違えないように配線しよう。
プルアップ抵抗は、Raspberry Pi3を使う場合には
既に取り付けられているので不要。というか
さらに10kΩとか追加すると認識しなくなります。(経験済)
I2Cの確認
言うまでもなく、I2CDETECTコマンドで生きていることを確認
センサー側5番ピン(SA0)をGNDに接続した場合は
アドレス「5C」にて生きていることが確認出来るはず。
Python3 SMBusの準備
コマンドプロンプトから、Python3を起動し
「import smbus」(ENTER)して、エラーがでなければ
インストールされてます。
Raspbian Stretchでは、最初から入っていた気がします。
Raspbian Jessieでは、
「sudo apt-get install python3-smbus」すると
あっさりインストールできました。
できないときは、適当にググってください。

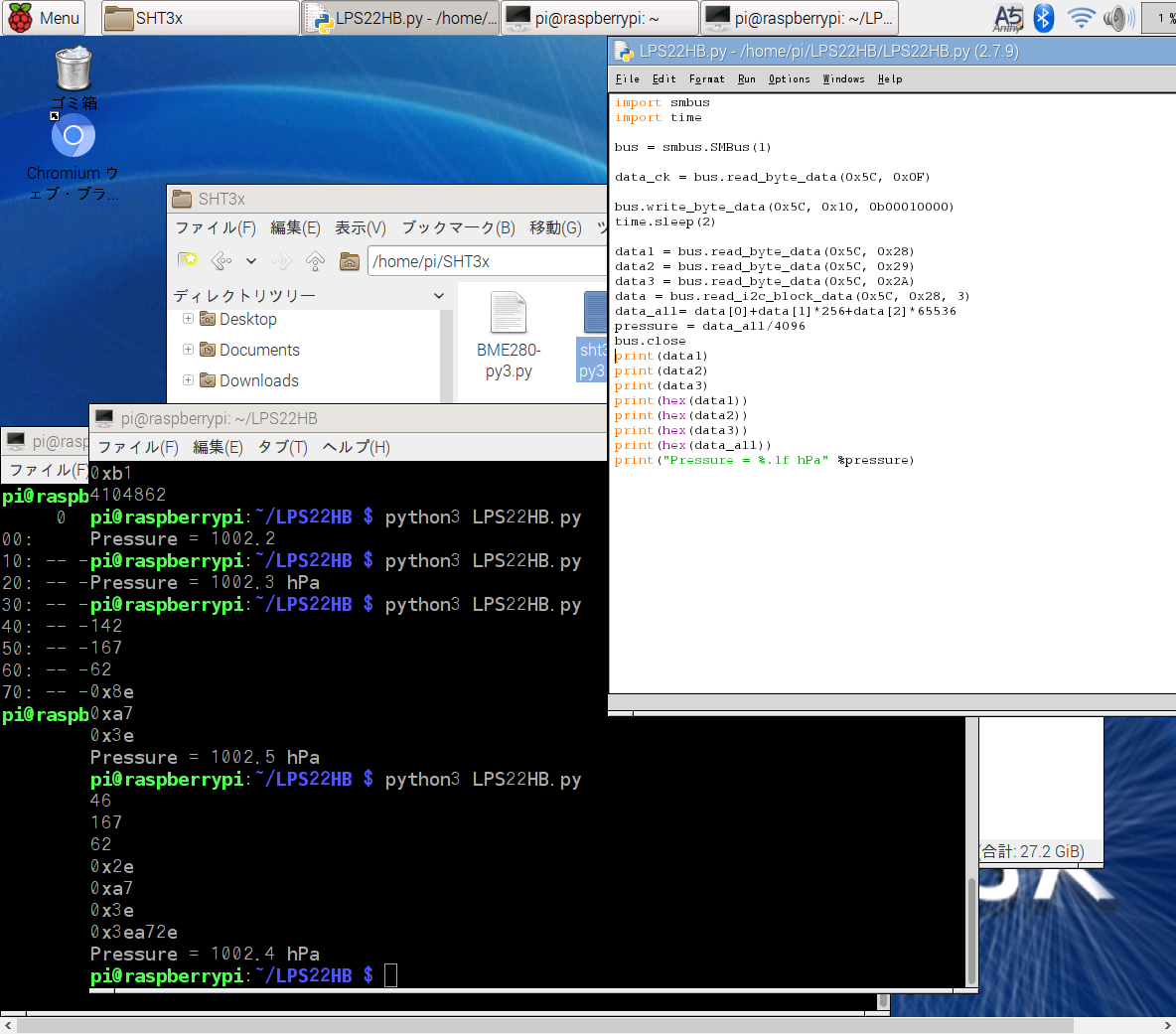

めっちゃ適当なスクリプトorz
よい子はマネしちゃダメ!な感じのスクリプト
いいんです、動けば!動いて使える事こそが目的なのですからw
あ、でも一応あとでちゃんとPython3の勉強します。
あとで かよっ!wimport smbusimport timebus = smbus.SMBus(1)data_ck = bus.read_byte_data(0x5C, 0x0F)bus.write_byte_data(0x5C, 0x10, 0b00010000)time.sleep(2)data1 = bus.read_byte_data(0x5C, 0x28)data2 = bus.read_byte_data(0x5C, 0x29)data3 = bus.read_byte_data(0x5C, 0x2A)data = bus.read_i2c_block_data(0x5C, 0x28, 3)data_all= data[0]+data[1]*256+data[2]*65536pressure = data_all/4096bus.closeprint(data1)print(data2)print(data3)print(hex(data1))print(hex(data2))print(hex(data3))print(hex(data_all))print("Pressure = %.1f hPa" %pressure)かなり実験的スクリプトなんで、見るとI2C接続のセンサーの使い方が
だいたいわかると思います。
データシートは見てませんが、モジュール説明書の内容
を一通り確認してます。
data_ckは出力してませんが
printしてやれば、「177(10進数)」を返してきます。
16進だとB1ですね。OKです。
あとは、0x28 0x29 0x2a の各レジスタからデータを
読み取り、×256 ×65536 で桁を合わせて足しています。
最後に4096で割ってできあがり!
意外と簡単でしたね。
このパターンで、I2Cセンサーの多くが使えそうです。
検証
意外と知られていませんが、気象庁のWEBページで
得られる気圧データは、海抜0mでの気圧で
実際の気圧ではありません。
なので、現在地の高度(海抜)を調べて補正してやると
おおよそ合っているかどうか確認できます。
なお、知りたいのは実際の気圧なので得られたデータは
補正しません。
標高から気圧を計算
http://keisan.casio.jp/exec/system/1203469826
標高を調べる地図
http://wisteriahill.sakura.ne.jp/GMAP/GMAP_ALTITUDE/index.php -
たいへんご無沙汰しております。
巷では選挙戦ですが、なんだか盛り上がってない感じです。
まあ、安倍ちゃんの心中を忖度しても仕方ない気もしますし・・・。
安保関連法案からの流れを見ると、北朝鮮情勢はもうずっと前から
既定路線なのではないか?とも思えます。
なので、ここはまあ気に入らなくても自民党しかないのかなぁ、と。
半ば諦めも入ってますがw
さて最近、Raspberry Pi3とかESPr Developerとかで
充実してきたI2C接続のセンサー達を使って
ごそごそしています。
なので、メモ代わりに書いておこうと思います。
なんだかブログを書く人が減っているのか、
ググってもなかなか情報が出てこなくなっている気がします。
寂しいですな。
シリーズで何回か書いていこうと思います。
使うセンサー
SHT-35(SHT-31)温湿度センサー
LPS22HB 気圧センサー
言語
Python3
本体
Raspberry Pi3(Stretch 今日現在の最新)
最終目標は、
センサーからデータを取得して、
MariaDBに保管
まで。
グラフ化とかは、またあとで。
家では、T&Dのおんどとりを使っていますが
機能のわりに「高い」です。
センサーは、劣化するので交換が必須なのですが
@8000円もします。
特に湿度が真値から乖離していく感じです。
温度は経年劣化は無視できますね。
最後にデシカントシステムとからめて総括します。
最近のI2C温湿度センサーの正確さは、こちらの方が詳しく調べられております。恐るべし 通風乾湿計 SHT21
http://denbei.o.oo7.jp/f1/?p=944
SHT-31(SHT-35でも同じ)では、ググるとPython3でのコードが出てきますので
省略してもいいかな?
なので、LPS22HBを先に書こうと思います。
予想外に前置きが長くなってしまったので、
明日に続きますw
